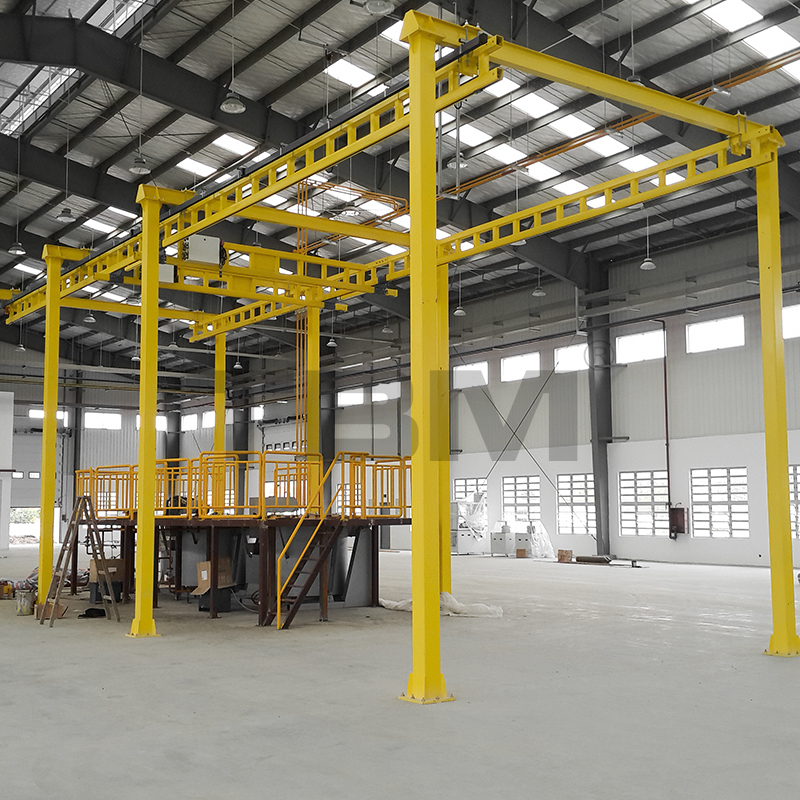

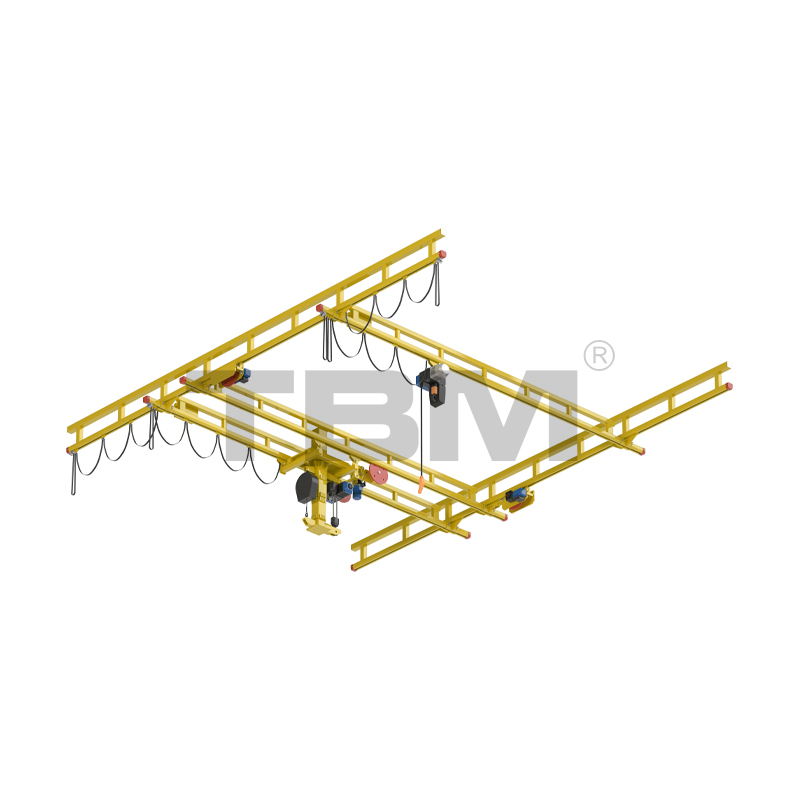

Krute lake dizalice

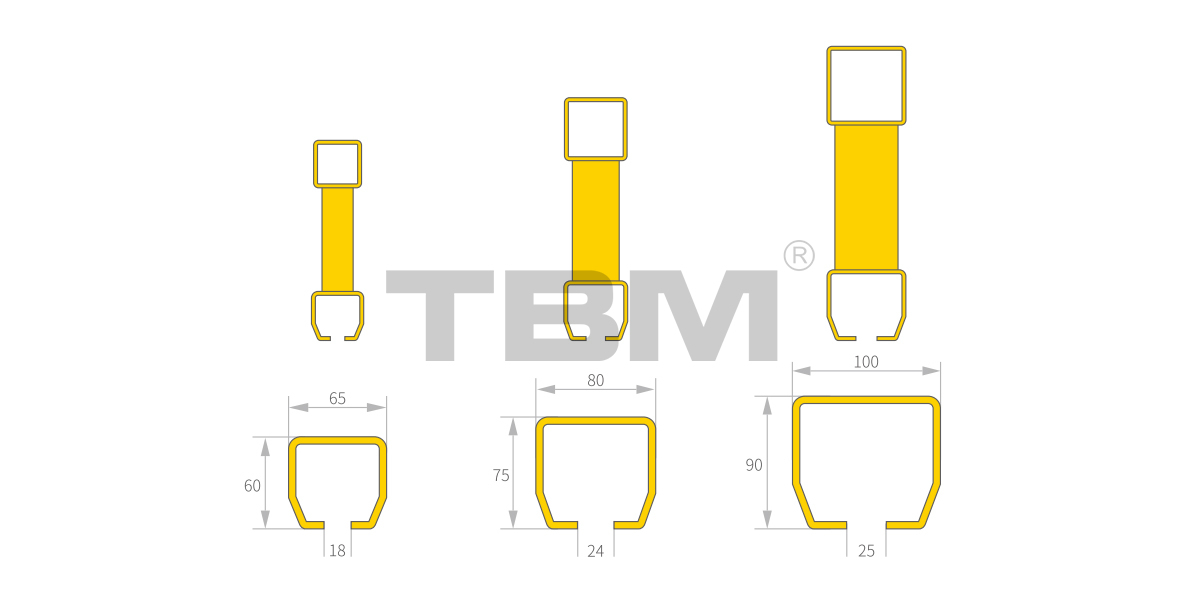

Krute kolosiječne konstrukcije su rešetkaste. Tri osnovna poprečna presjeka kolosijeka mogu se kombinirati za stvaranje različitih konfiguracija rešetki. Oni se mogu prilagoditi različitim opterećenjima i rasponima podešavanjem čimbenika kao što su veličina gornje trake, mrežnih elemenata i donje trake (traka). Visoka nosivost rešetkaste konstrukcije, veliki raspon, izvrsna stabilnost i atraktivan izgled učinili su dizalice s krutim gusjenicama sve popularnijima u industriji lakih i malih dizalica.

Slijedi nekoliko uobičajenih strukturnih opcija:

KRUTE KOMPONENTE DIZALICE

RHT02/05/10/20 Kolica s glavnim snopom
█Kolica s glavnom gredom koriste se za vješanje mehanizama za podizanje, itd. Kotači su izrađeni od najlona visoke čvrstoće i imaju odgovarajući nagib, što im omogućuje prilagođavanje gaznoj površini tračnice, osiguravajući nesmetan rad i automatsko centriranje. Savijena krila na oba kraja sprječavaju slučajno ispadanje kolica sa staze, osiguravajući potpunu sigurnost.

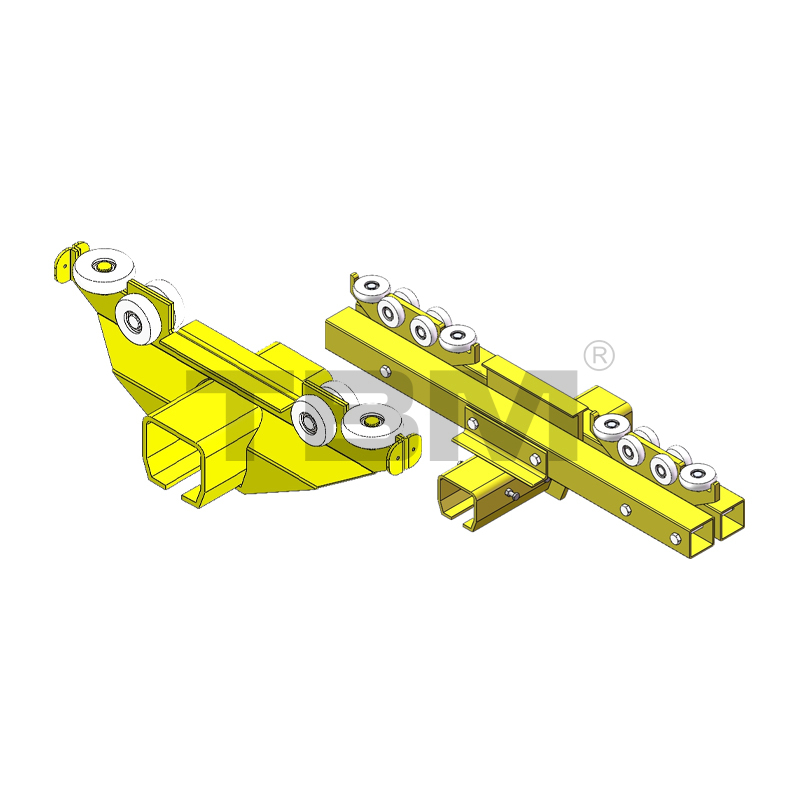

RET02/02L/05/05L/10/10L/20L jednoslojna tračna kolica
■Povezuje tračnicu s glavnom gredom. Ova kruta veza osigurava da glavna greda ostane okomita na tračnicu tijekom kretanja, dopuštajući da se obje strane grede pomiču sinkronizirano bez uvijanja.

RET60D/75D/90D dvostruka tračna kolica
U konstrukciji s dvostrukim nosačima, kolica za krajnju gredu integrirana su kako bi se osigurao dosljedan razmak između dvije grede.

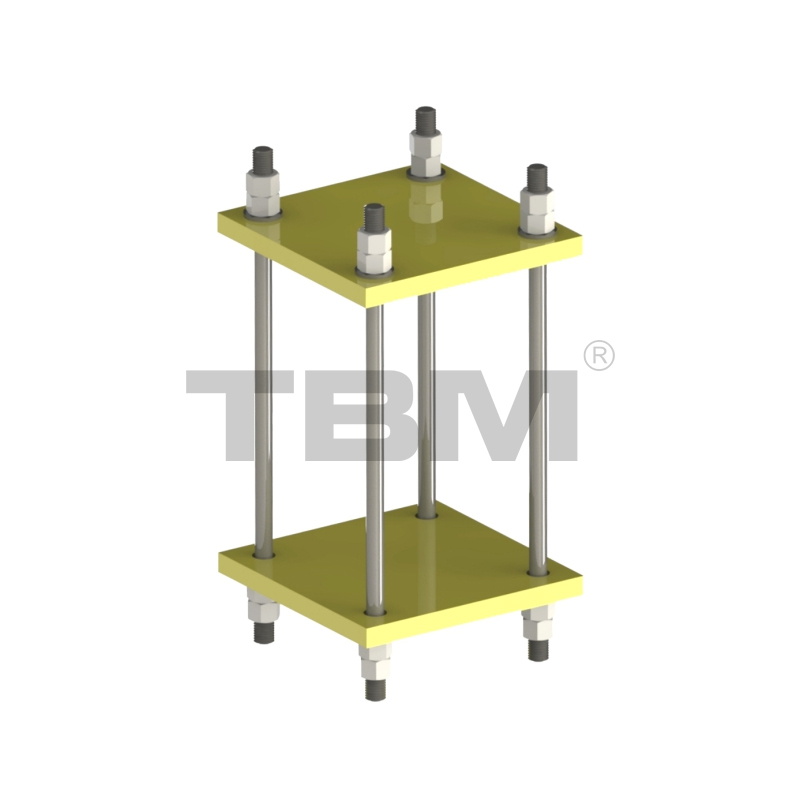

Vješalica za staze
■Koristi se za sigurno spajanje gornjeg pojasa i poprečne grede nosača. Veličina i debljina stezne ploče spojnice tračnice varira ovisno o opterećenju.

Tračni priključci
Modeli konektora s tri staze za serije 60, 75 i 90 su:
RRC02/05/10
[Konektori između dvije susjedne fiksne tračnice. Podesite gornje vijke kako biste osigurali glatku vezu između dviju fiksnih tračnica, omogućujući kolicima nesmetan prolaz.]

Završne kapice tračnica
Tri modela završnih kapica gusjenice za serije 60, 75 i 90 su:
REC02/05/10
■ Završne kapice gusjenica koriste se za sprječavanje ulaska prašine i stranih tvari i poboljšanje izgleda.

Koloturnica za uže
Koristi se za vješanje i vuču kabela dok se glavna greda ili dizalica kreću.
RCTO1 remenica za uže
RCE01 Stezaljka kabela

Vanjski zaustavljači
■Kompatibilan s veličinama staza 60, 75 i 90, Model: RAS01
■Podesivi položaji zaustavljanja na temelju radnog područja gusjenice.

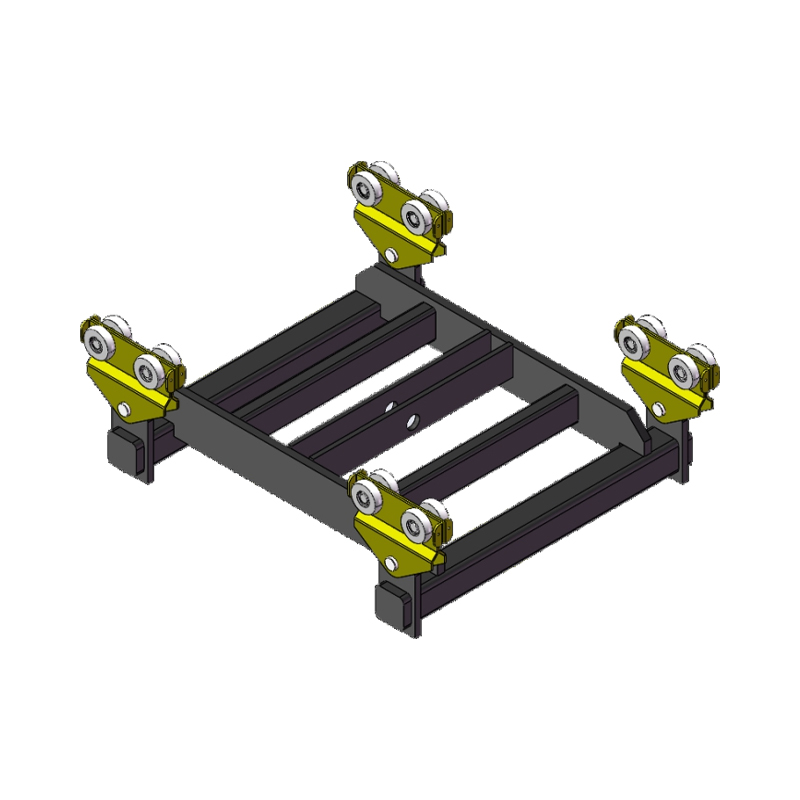

RHT02D/05D/10D/20D okvir kolica s dvostrukim gredama
■Zadani središnji razmak dvostrukih nosača je 700 mm (posebne dimenzije dostupne na zahtjev).
Okvir kolica s dvostrukim nosačima ravnomjerno raspoređuje opterećenje dizalice preko dvije glavne grede.

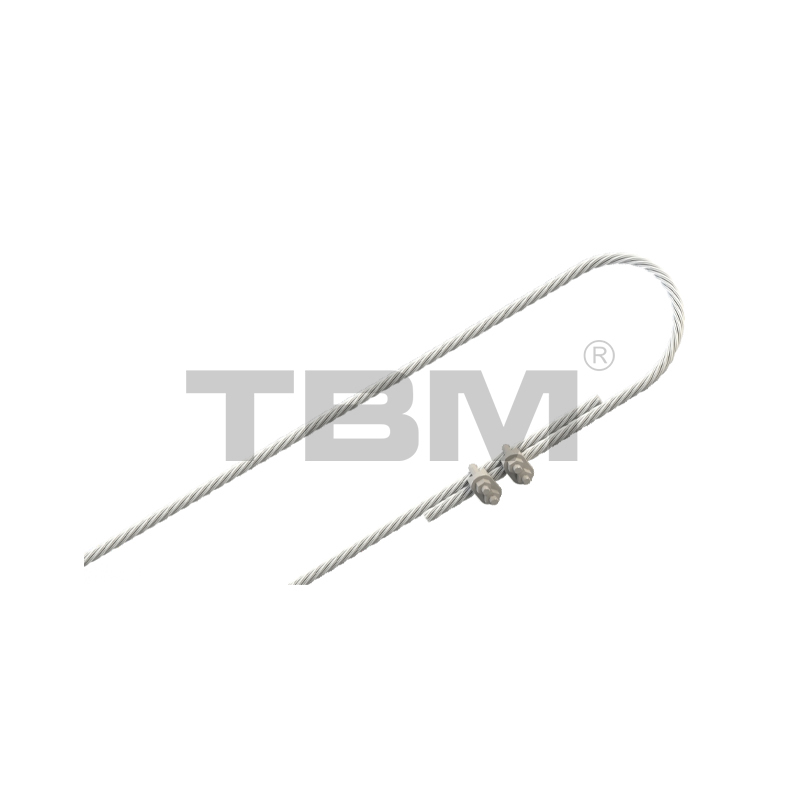

Sekundarna zaštita
Kako bi se spriječile neočekivane situacije, sekundarni zaštitni uređaji ugrađeni su na svaku fiksnu tračnicu, svaku glavnu gredu i svaku dizalicu. Oni su kategorizirani na sljedeći način:

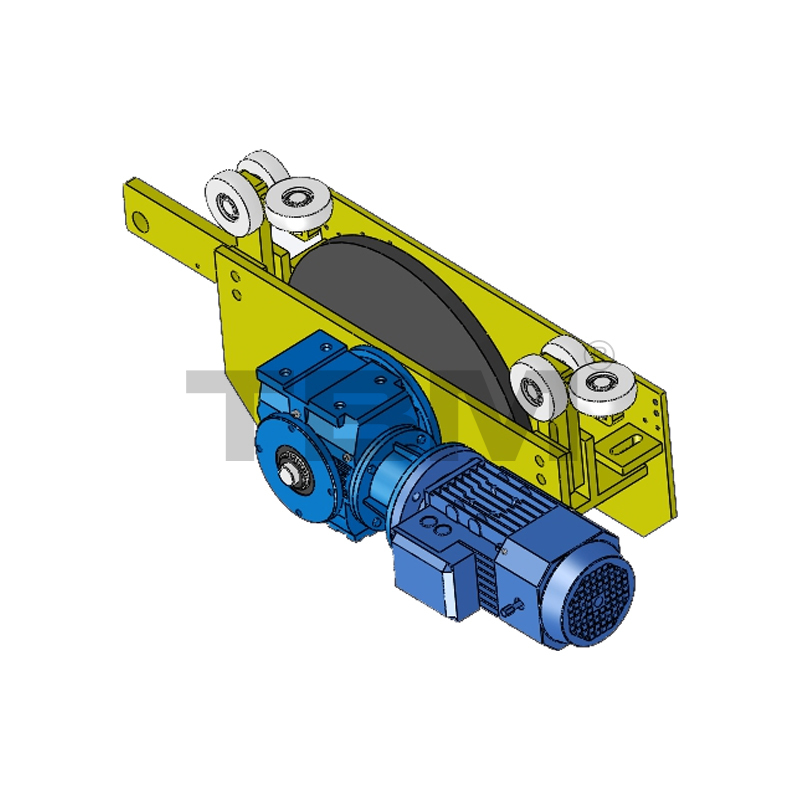

Električna kolica
Kada je način vožnje električni, glavna greda i pogonska jedinica dizalice.
Motor se može birati između domaćih ili uvoznih marki.
[Zadana brzina putovanja: 5-20 m/min (dvostruka brzina promjenjive frekvencije)]

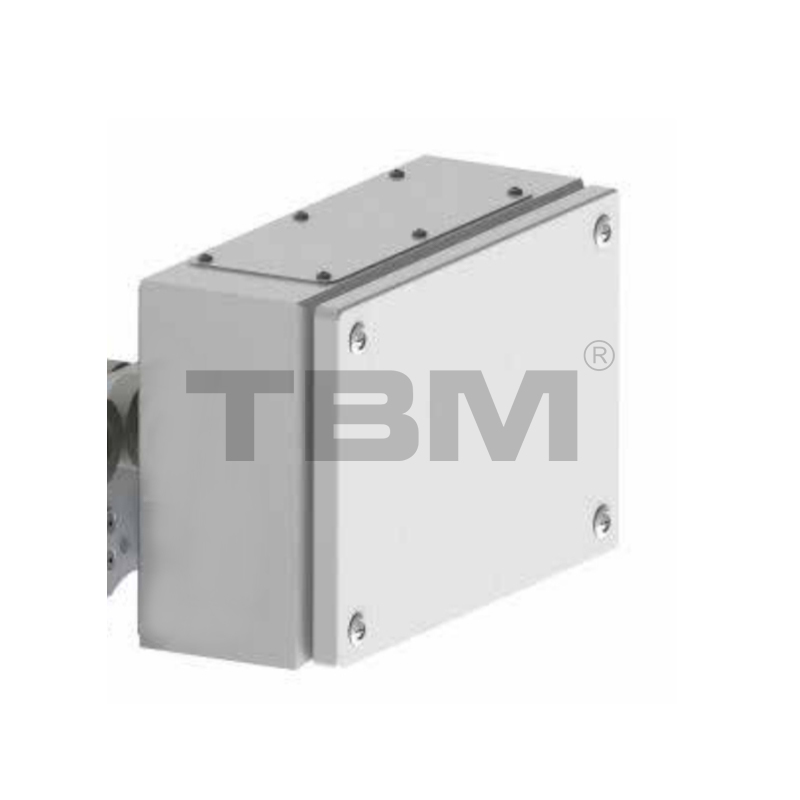

Električna kontrolna kutija
■Upravljačka jedinica za upravljanje vozilom. Ovisno o zahtjevima kupaca, odabrana konfiguracija može varirati.
Zadana konfiguracija upravljanja je promjenjiva frekvencija.

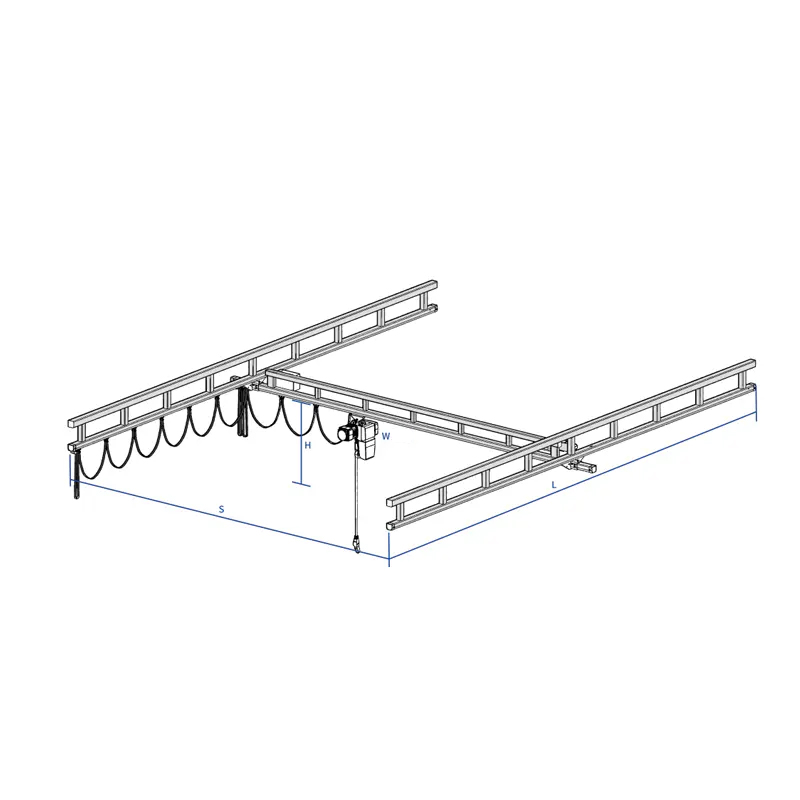

UNOSI KUPCA

· Opterećenje w
Opterećenje pojedine glavne grede, opterećenje cijelog okvira

·Duljina tračnice L
Odnosi se na duljinu fiksnih tračnica s obje strane.

·Raspon nosača S
Odnosi se na udaljenost od središta do središta između dvije fiksne tračnice. Zadana vrijednost je 250 mm.

· Visina grede H
Visina dizalice kolica glavne grede (za samostojeće konstrukcije, obično se izračunava od tla ili točke oslonca stupa).

·Pokrivenost udice
Zbog svoje veličine, oprema ima određene mrtve točke. Korisnici moraju uzeti u obzir stvarne zahtjeve pokrivenosti kuke. Nadalje, siguran prostor mora biti rezerviran za ugradnju i rad opreme, koji može malo odstupati od dimenzija prostora.

·Strukturalni tip i metoda kontrole rada
Strukturni tip odnosi se na samostojeći (debljina temelja) ili viseći tip. Glavne grede mogu biti jednostruke, dvostruke ili teleskopske, a potreban broj i opterećenje su također uključeni. Načini upravljanja uključuju ručno, potpuno električno ili električno upravljanje kolicima i kolicima. Metode napajanja uključuju ravni kabel, sabirnicu ili C-šinu. Metode upravljanja uključuju upravljanje ručkom i daljinsko upravljanje.
